近年來，超聲波流量計已經越來越廣泛地應用于各種流體的流量測量，在計量管理中起著非常重要的作用。在實際使用過程中，我們發現測量不準確多數是由于探頭安裝不當造成的。因此，正確地安裝探頭就成為第一位的問題。經過長期的實踐，我們認為以下幾條是探頭安裝過程中應當遵循的原則。

一、選擇超聲波流量計探頭安裝位置

1.(1)  安裝位置應滿足的條件

（1）工作場所沒有過多灰塵和腐蝕性氣體；

（2）直管段長度：上游側10D以上，下游側5D以上（當流速較低時，可適當降低直管段要求）：

（3）上游側30D以內不得有擾動因素（如泵、閥門等）；

（4）流體須充滿管道，不能含有氣泡或過量雜質；

（5）安裝探頭的管道不應有強烈的機械振動；

（6）安裝探頭的管道周圍需要足夠空間。

1.2 超聲波流量計注意要點

（1）對于水平管路，探頭應安裝在水平中心線的±45°之內

（2）對于豎直管路，探頭可安裝在外圓周的任何位置；

（3）應避免將探頭安裝在管道的變形部位、法蘭或焊接部位。

二、超聲波流量計選擇探頭安裝方法

探頭采用V法和Z法安裝

下列情況使用Z法：

（1）安裝空間有限；

（2）被測流體中含有少量雜質；

（3）接收波較弱（比如用水泥做襯里）。

選擇安裝方法的依據：一般來說，D>300mm的管道采用Z法安裝。

三、超聲波流量計探頭安裝表面的處理

在安裝之前，首先清除管道表面的鐵銹、污垢等（管道表面有防護層時，應先剝?nèi)シ雷o(hù)層），使管壁表面平滑無污物。清理范圍應達到探頭安裝距離L+200mm寬度的整個圓周。

四、安裝點的確定

第一步：制作標準紙

（1）準備一條長邊4D以上，寬邊200mm或等于D的紙帶。

（2）在距紙帶長邊100mm處，畫一條寬邊的平行線（也叫標記線）。

第二步：在距離處理過的管段邊緣100mm處確定一點，使標記線的邊沿與這點對齊。緊貼管壁卷起標準紙，使標記線與管軸平行，標準紙的邊沿應該重合。

第三步：延長標準紙的標記線，在管道上畫出直線。

第四步：沿著標準紙?jiān)诠艿郎蟿澮粭l圓周線，與直線A的交點為A0。

第五步：用V法安裝，去掉標準紙，在直線上畫出線段A0A2=L（L為探頭安裝距離），確定A2點。A0和A2就是探頭安裝點。

例如：L=200mm

第六步：用Z法安裝，沿標準紙另一邊在管道上再畫一條圓周線，與直線交于A1。從直線A0A1開始，標準紙沿著圓周移動。在1/2圓周處，延長標準紙上的標記線，在管道上畫出直線，與管道上兩條圓周線相交，交點為B1B2。

去掉標準紙，在自線上畫出線段B1B2（L為探頭安裝距離），確定B2點。A0和B2就是探頭安裝點。

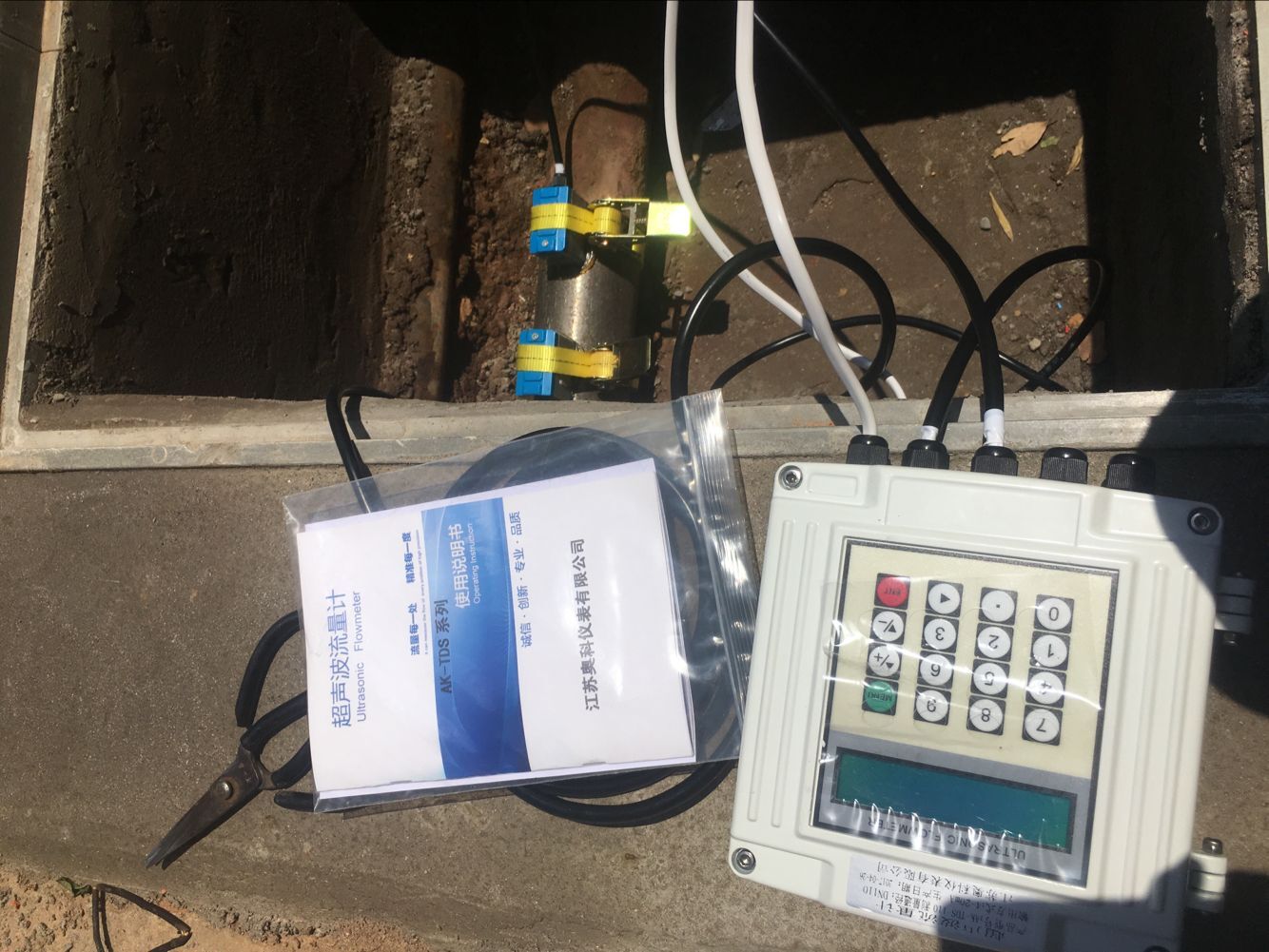

五、在管道上安裝探頭

（1）打磨安裝點，打磨面積約為探頭面積的3倍；

（2）清除探頭發射面和管道安裝表面的油污；

（3）將耦合劑涂滿探頭的整個發射表面，不要形成氣泡；

（4）在管道表面涂上硅脂；

（5）把探頭牢牢地貼在管壁上，用布帶或鋼帶固定探頭（注意：兩探頭的發射方向須相對）。
